DG4-DSP
KET
| 产品型号 | DG418 | DG422 | DG430 | DG435 |
| 8Ω 立体声输出功率 | 1800W | 2200W | 3000W | 3500W |
| 4Ω 立体声输出功率 | 2925W | 3700W | 5000W | 5600W |
| 2Ω 立体声输出功率 | 4000W | 5200W | 6500W | 7280W |
| 8Ω桥接 | 5400W | 6600W | 10000W | 10500W |
| 4Ω桥接 | 7800W | 9800W | 13000W | 14560W |
| 输出线路 | D | |||
| 高度 | 1U | |||
| 频响 | 20Hz-20kHz,+0/-1dB | |||
| 总谐波失真 | <0.5%,20Hz-20kHz | |||
| 互调失真 | <0.05% | |||
| 转换速率 | 50 V/µs @ 8 Ω | |||
| 阻尼系数 | >5000 @ 20-200 Hz | |||
| 信噪比 | >110dB | |||
| 增益选择 | 32dB/35dB/38DB/41dB | |||
| 输入接口 | XLR | |||
| 输出接口 | Speakon | |||

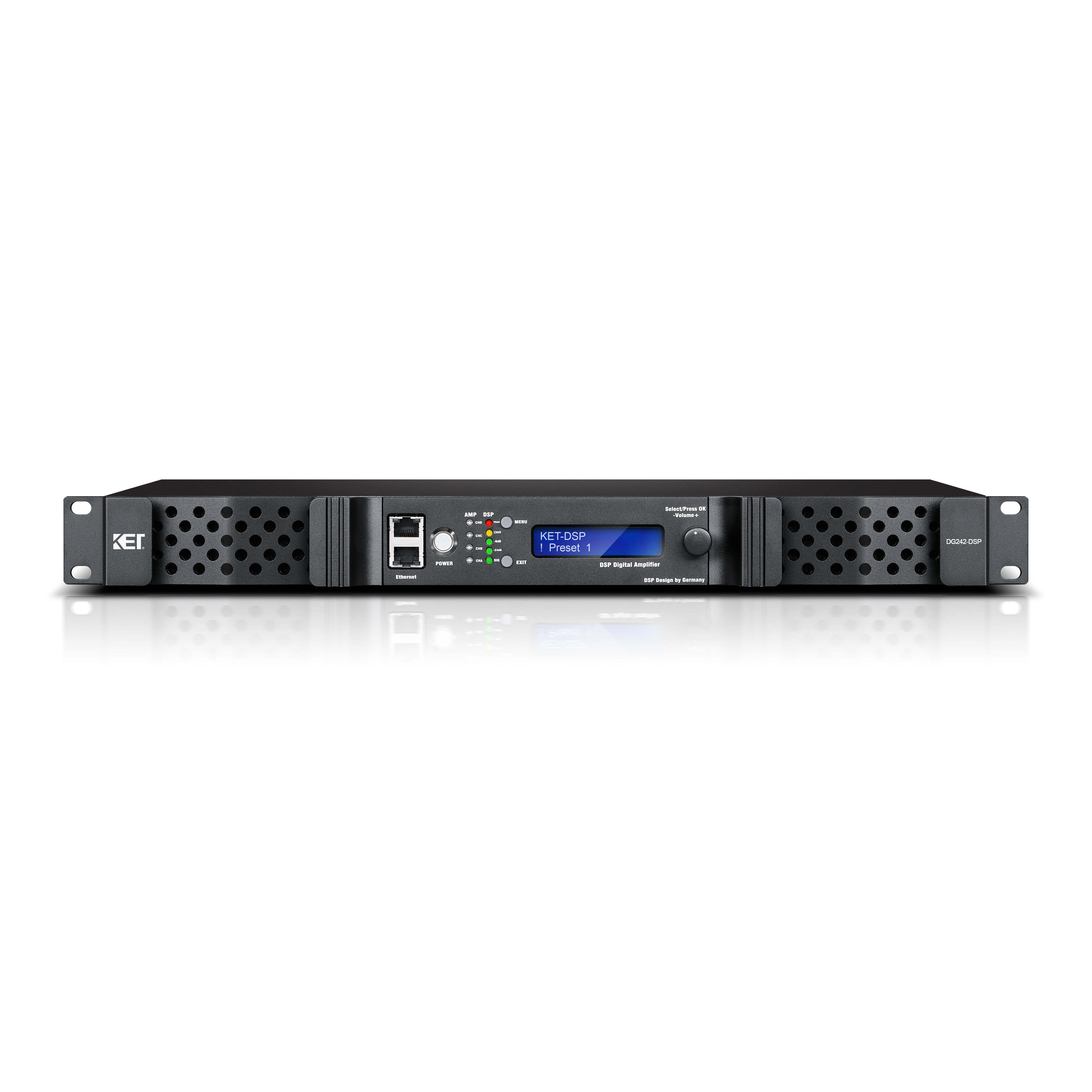

| 前板控制 | AC Power Switch, LED(Pro/Clip), 4 channels volume | |||

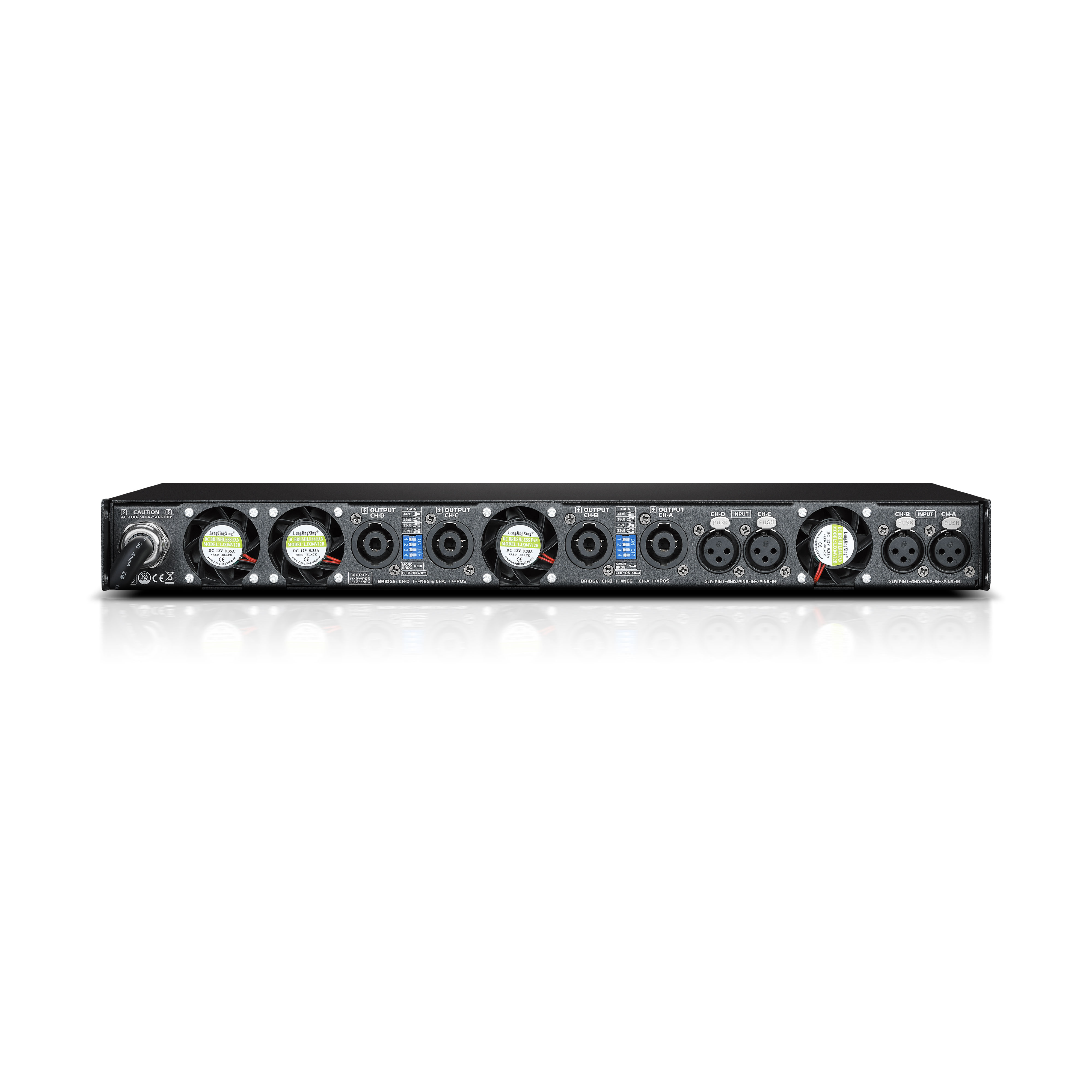

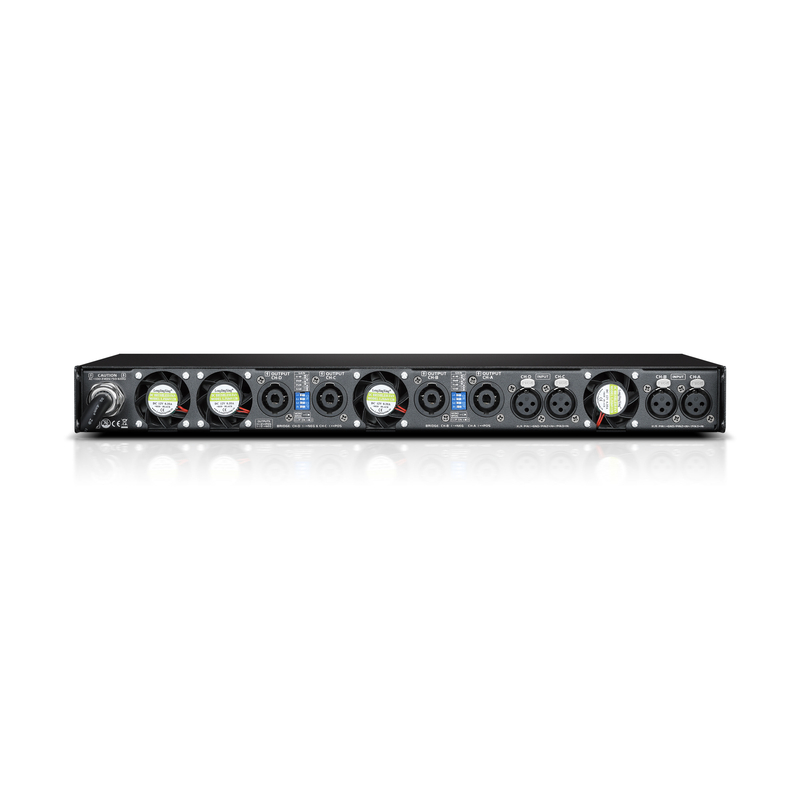

| 后板控制 | Input Mode Switch: MONO Bridge, CLIP ON, GAIN | |||
| 机身尺寸 | 483mmx45mmx450mm | |||
DSP参数 ：
Analog Inputs (single ended)： 4
Dynamic Range： typ.120 dB(A)
Max.Input Level： +20dBu
Input Impedance (single ended)： 11 kQ
Analog Outputs： 4
Dynamic Range： typ.110 dB(A)
Maximum Output Level (default setting)： 14 dBu
Output Level Setting (by jumper)： +8/+14 dBu
Source Impedance： 235/470 Q
Input-to-output latency： 510 μs
Gain： 0+/-0.5 dB
Dynamic Range (unity gain)： typ.107 dB(A)
THD(@OdBu,1kHz,unity gain)： <0.003 %
Frequency Response： 10...20k Hz +/-0.5dB
DSP64 bit multimode ALLDSP AM685
Number of processors： 1
Sample rate： 48 kHz
FIR： 4x144 taps
Presets： 100
Delay： 10 ms
PEQ(each input and output)： 10 bands
Grouping EQ (each input)： 5 bands
Crossover (each input,LPF and HPF)： 24 dB/Oct
Crossover (each output,LPF and HPF)： 48 dB/Oct
Filtered Compressors(each input and output： 4 bands
Limiter(switchable true RMS/Zero Attack,each in and out)： 1 bande
Minimum analog supply voltage： +/-12 V
Nominal analog supply voltage： +/-15 V
Low Voltage supply output： 5+/-5% V
Current consumption +15V： 250 mA
Current consumption -15V： 50 mA
Max.Current consumption on Low Voltageoutput： 50 mA
Temperature： 0 to 50 ℃
Humidity： <80 %RH
